管网视频图像监控 市政排水管网可视化监测

一、产品介绍

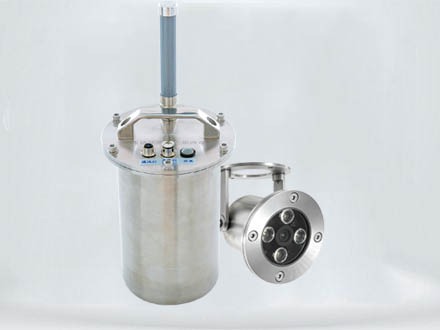

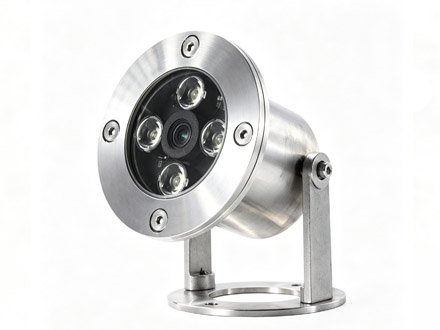

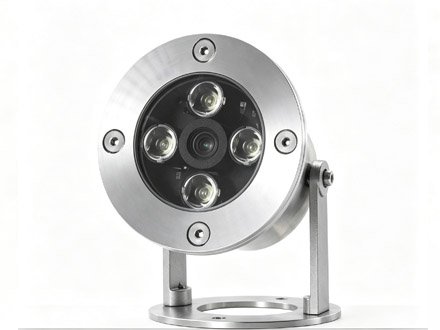

专为城市地下排水管网监测场景打造的黑光级水下串口摄像机，采用 130 万像素黑光级 CMOS 图像传感器，搭载工业级 ISP 图像处理引擎，在污水、低照度、高浊度等恶劣井下环境中仍能输出清晰彩色图像。

整机 IP68 级防水密封，304 不锈钢耐压外壳，内置低功耗白光补光灯，无需额外外置光源即可在完全黑暗的井下环境完成彩色成像，大幅降低施工复杂度与运维成本。

产品广泛适用于市政排水管网内窥监测、检查井积水可视化、雨污混排溯源、管道淤积堵塞预警、井下液位联动抓拍等场景，是城市智慧水务建设中管网可视化监测的核心前端感知设备。

二、产品特点

1. 无光的环境下仍能输出彩色清晰画面，摆脱传统红外相机 "黑白模糊、细节丢失" 的局限。

2. 内置白光补光灯（超低功耗设计）补光亮度适配水下环境，避免水面过曝反光。

3. 整机达到 IP68 级防水防尘，可长期浸泡于水下工作；304 不锈钢外壳抗腐蚀、耐淤积，适配污水、污泥、腐蚀性气体等复杂井下工况。

4. RS485 工业串口，组网灵活传输稳定。

5. 支持 DC 5V~28V 宽电压输入，电源防反接、防雷、防浪涌保护。

6、工作温度覆盖 -40℃ ~ +80℃，适应南方闷热井室与北方低温井下环境。

三、技术参数

1、电源电压：DC5～28V（标准电压12V）；工作电流：典型值：80mA  夜视最大值：<400mA

2、起始电压5V，电源电压低于DC6V，补光灯不启动，但拍照完全正常；

3、功率：未启动补光时：约1W，启动补光时约：5W（夜间拍照亮3秒，不拍不亮）；

4、工作温度：-40度～85度；

5、存贮温度：-45度～90度；

6、工作湿度:≤95%RH 40℃无凝露

7、系统启动时间（上电拍照时间）：<3秒，拍照超时时间：白天<1秒  晚上<3秒

8、照度: 0.0001Lux；

9、防水等级：IP68；

10、多种图像分辩率支持，并可定制特殊分辩率：1280×1024、1280×960（960p）、1280×800、1280×720（720p）、1024×768、800×600、640×480（VGA）、320×240；

11、支持多种串口波特率：9600、19200、38400、57600、115200；

12、支持多种压缩比，0～8级压缩（默认1级），压缩比越高，jpeg图片字节数越小（利于传输和保存），但图片细节稍差；压缩比越低，图片越清，但图片字节数越大；

13、夜视距城市2000米，野外无光源的情况下50到100米。

14、可根据需求，配不同规格镜头（默认6mm 镜头，通光量F1.4）

15、设备平均无故障工作时间：MTBF>43800h；符合《水文仪器基本参数及通用技术条件》(GB/T 15966-2017)中的相关要求；

四、产品尺寸
