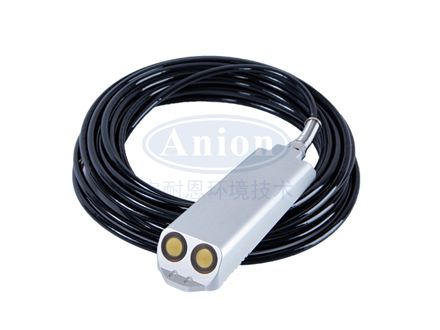

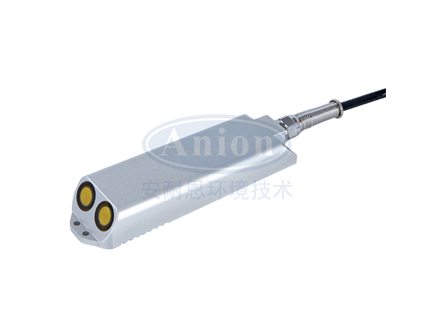

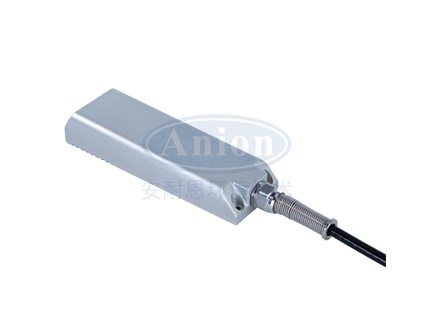

多普勒超声波流量计 防爆型（排污口、河道、渠道、排水管网）

一、产品简介

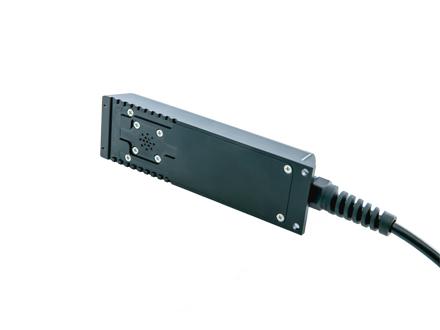

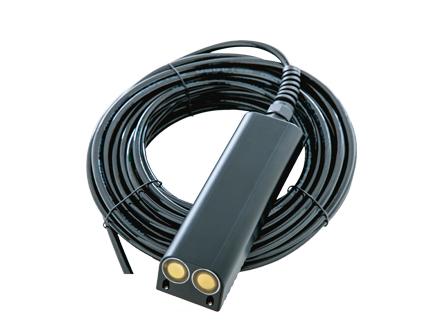

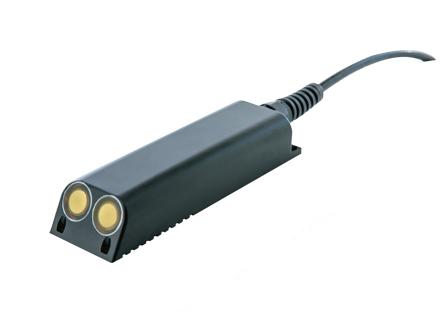

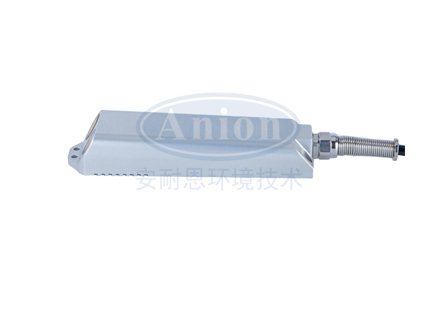

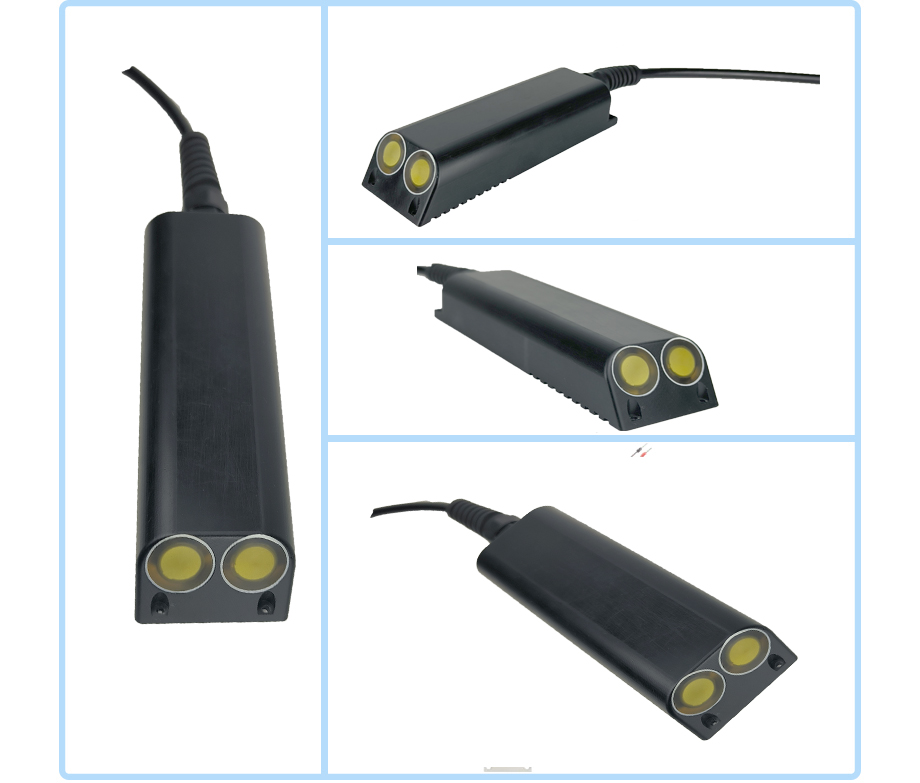

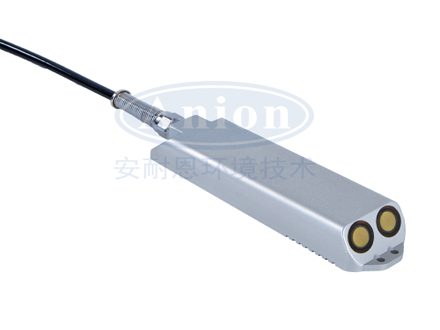

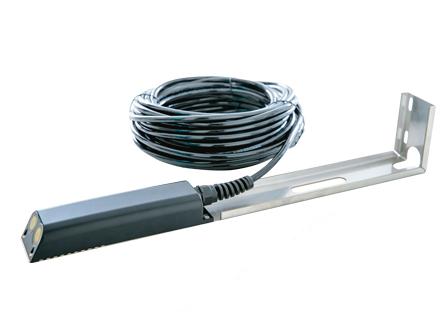

AN-HWDF6 型多普勒流量计是应用于河流、明渠、管道及市政管网等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。

二、工作原理

多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。

三、优势特点

安全防爆，防爆等级：EX i IIC T6 Ga

体积小巧，被流面小且外形呈流线态，对流态影响小

采用Modbus通信协议，利用RS485总线进行通信

无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题

设备全部采用电子设计，宽电压供电，低功耗，无机械部件

具有测量准确、稳定的优点，可靠性高，抗干扰性强

应用范围广泛，可以在自来水到黄河水的各种水环境中应用

四、技术参数

测量种类：流速、液位、温度、瞬时流量，累计流量

测量方式：连续在线式

测量原理：流速：声学多普勒法，液位：静压法，流量：速度面积法

正向流速：量程：0.021m/s～6.000m/s，精度：≤1.0% ±1cm/s

反向流速（选配）量程：-6.000m/s～-0.021m/s，精度：≤1.0% ±1cm/s

水位：量程：0.03m～10m（可定制），精度：0.25%FS

水温：量程：-10℃～80℃，精度：±0.5℃

发射频率：2MHz

瞬时流量范围：0m³/s～9999m³/s

累计流量范围：0m³～999999999m³

工作电压：DC 6.8V～15V

传感器发射角：5°

频谱输出：支持通讯输出频谱功能，最多支持512个点

流速补偿：可配置流速补偿

压力补偿：可配置压力补偿

输出信号：Modbus RS485

防护等级：IP68

耐腐蚀等级：10级

静电放电抗扰度：3级

浪涌（冲击）抗扰度：4级

防爆等级：EX ia IIC T6 Ga

外壳材质：铝合金

线缆长度：标配10m导气耐腐蚀线缆（可定制长度）

输出信号：流速、液位、温度、瞬时流量、累计流量

液体压力要求：自然环境状态下，1个标准大气压

可靠性MTBF：>25000h

工作温度：-30℃-80℃

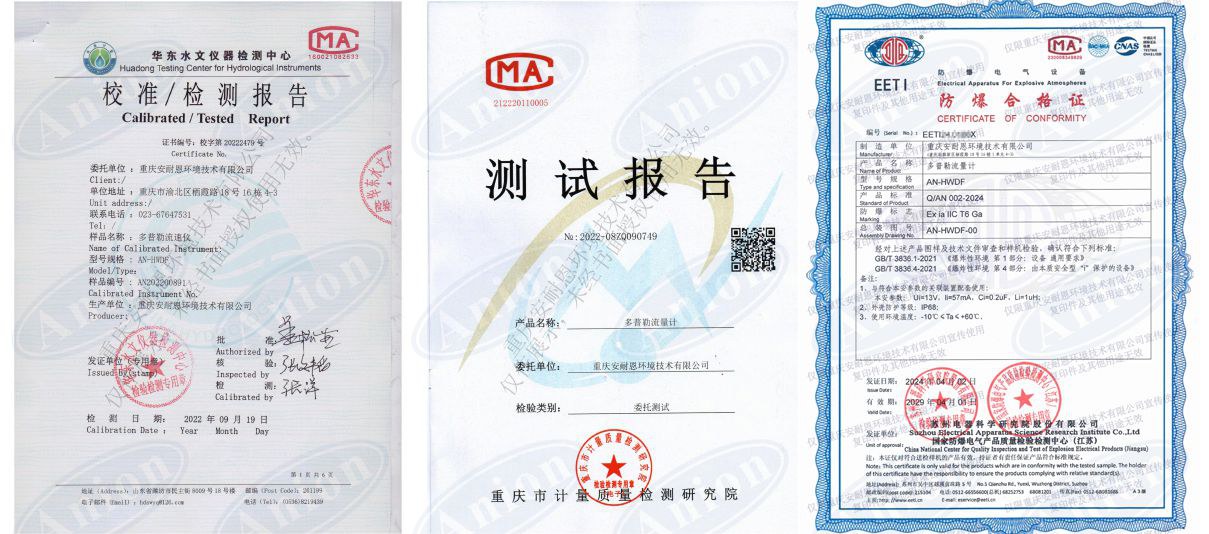

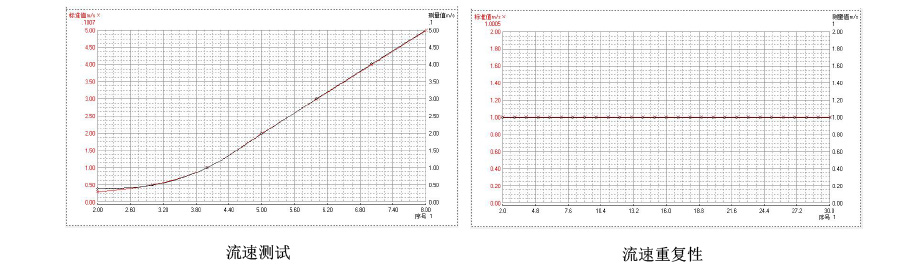

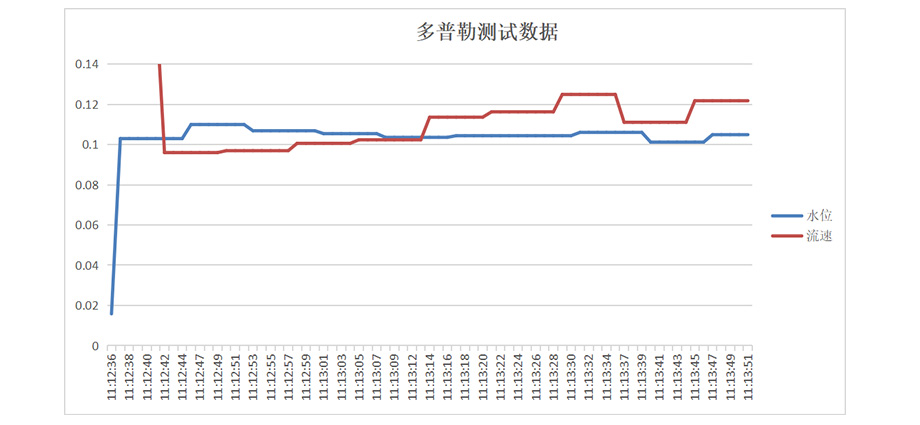

五、三方报告

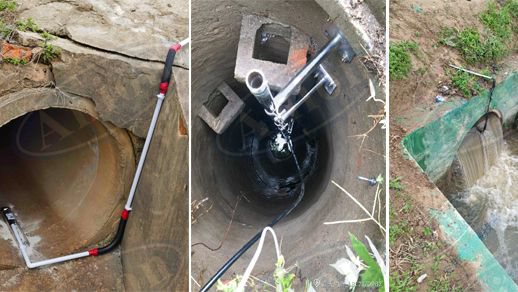

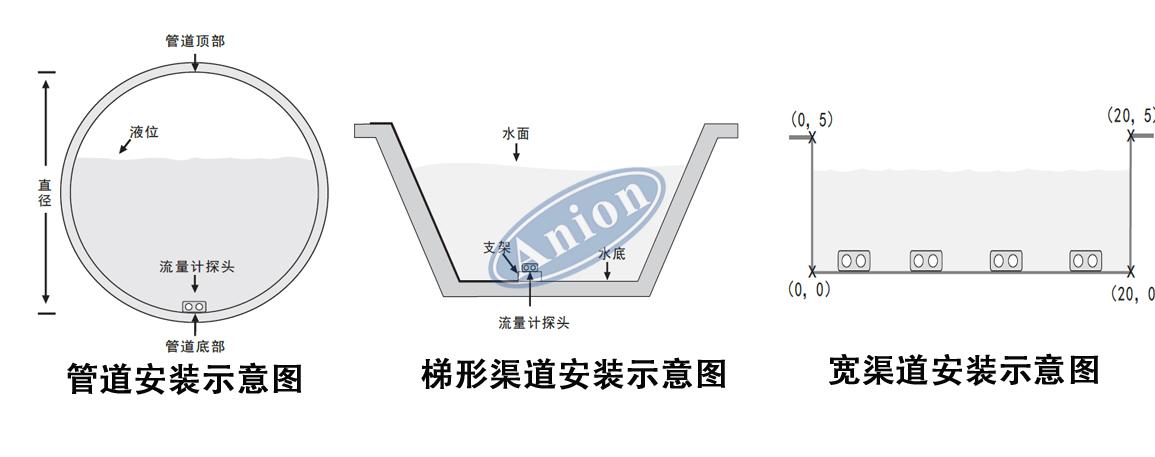

六、安装案例
