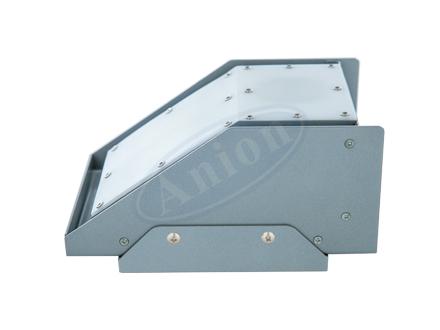

雷达流量计(流速水位流量一体机)

发布时间:2023-05-05人气:1276

一、产品简介

雷达流量计 (AN-HWRFR15型)采用先进的平面微波雷达技术,通过非接触方式测量水体的流速和水位,根据内置的软件算法,计算并输出实时断面流量及累计流量、流速、水位等,可用于河道、灌渠等场景的流量测量。该产品使用24GHz微波技术进行流速和水位测量,不受温度梯度、压力、空气密度、风或其他气象环境条件的影响,不受污水腐蚀和泥沙影响,可全天候稳定工作。该产品还具有功耗低、体积小、安装维护方便等特点,非常适合野外测量环境。



二、工作原理

雷达流量计主要由雷达流速计、雷达水位计组成,流速计用于采集流体表面流速,并经过模型计算得到过水断面平均流速,再结合水位计测得的水位以及断面信息算出过流断面面积,从而利用公式流量=平均流速×过流断面面积×修正系数得到流量,其中修正系数是根据实际测量环境得到的标准值进行计算得到。

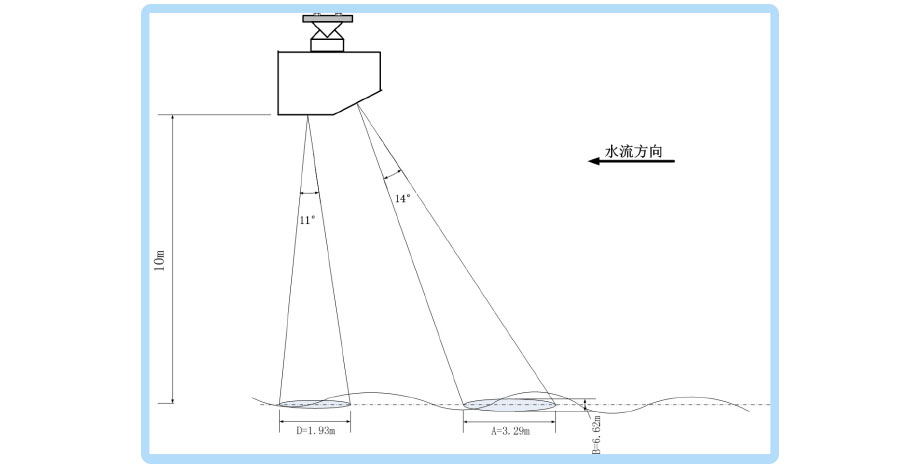

雷达流量计集成雷达水位计和雷达流速计,雷达水位计天线波束角为11×11°,雷达天线角度为14×32°,水位计照射水面时,照射区域类似一个圆,流速计照射水面时,照射区域类似一个椭圆区域,准确理解雷达波的照射范围有助于选择合适的地方安装,避免一些容易被干扰的场景,如河流两边随风摆动的树枝。

三、优势特点

非接触式测量:不受温湿度、压力、风或其他环境条件以及污水腐蚀、泥沙等影响

多参数测量:适用于多种测量条件,可输出流速、水位、流量等测量数据

标准通讯接口:可设定标准数据通讯接口RS485

高等级防护:IP68防护、防雷、防反接设计,适用于各种野外环境

低功耗设计:低功耗、高可靠性、免维护

自带水位滤波算法:数据精确稳定,不受水面波动和漂浮物影响

四、技术参数

工作参数:

测速范围:0.1~20m/s
测速精度:<±0.01m/s或<±1%
速度分辨力:0.001m/s
测距范围:0.1~40m
水位精度等级:1级
水位分辨力:1mm
发射频率:24.000~24.250GHz
通讯接口:支持1路RS485接口
通讯协议:MODBUS-RTU/自定义协议
启动稳定时间应:≤5s
天线样式:流速:14×32°,水位:14×10°
更新周期:1s
断面设置:可通讯设置断面类型及参数
方向配置:可配置流速仪监测方向为正向、负向或双向
姿态监控及校正:可读取流速仪俯仰角、横滚角信息,自动校正流速数据
配置功能:支持通讯输出频率、采集次数功能,可实时分析设备工作状态
供电电压:DC10V~16V
功耗:12V供电时,正常工作平均电流:≤130mA,休眠时平均电流:≤6mA
防护等级:IP68
静电放电抗扰度:3级
浪涌(冲击)抗扰度:4级
水平校准器:水平泡直径:≥25mm
外壳材料:不锈钢材质
表面处理:静电喷塑,颜色闪银灰
流量计尺寸(长×宽×高):200mm×120mm×90mm
支架尺寸(长×宽×高):100mm×100mm×55mm
重量:流量计+支架:2.15kg
工作温度:-30℃-80℃
贮存温度:-40℃-80℃

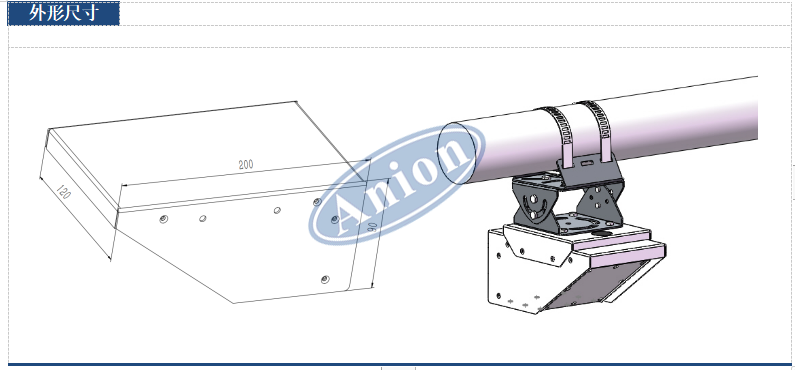

五、外形尺寸
