雨污排水管网水质监测系统

一、系统概述

城市管网水质监测系统是有重庆安耐恩环境技术有限自主研发生产的一套针对城市排水管道流量、流速、液位、及水质进行实时监测的在线监测系统。

城市管网水质监测系统大体包括监控中心、通信网络、监测终端（固定水质监测终端、移动水质监测终端、污水管网监测终端等）、现场仪表传感器等检测设备等四部分构成。根据监测的目的和监测要求，主要分为原位监测和分流监测两大类。通过配置不同的水质传感器，可直接监测获取pH、温度、电导率、悬浮物浓度、溶解氧等指标，为获取更多的水质指标，如化学需氧量、氨氮、总氮、总磷等水质指标，可采用在线式水质分析仪表，由于上述水质分析仪表维护工作量较大，宜通过自动采用装置获取。

水质监测设备具备设备故障报警、水质超标报警、测量值超限报警等功能。为保障水质监测设备的长期稳定运行，需要具备设备故障报警的功能，以保障能够及时对设备进行维护；对超标、超限情况进行报警的功能设置可支持对偷排等事件的预警报警，对区域水环境质量的保障具有重要意义。

二、系统优点

1、体积小，监测设备和数据采集设备均为高集成度产品；

2、安装简单，安装于管网窨井壁，不受条件限制；

3、一键式开机，开机即可使用，无需配置参数；

4、IP68防护等级，防爆。传感器、采集器均采用高防水等级材料和结构制作；

5、超低功耗，内置高性能电池，可连续工作180天，可拓展电池容量；

6、基本免维护，可在井下长期稳定运行；

7、多种应用场景，可在城市雨水、污水等排污管网应用；

8、拓展性强且配置灵活，可测量水质、流量、液位、井盖状态等参数

三、系统架构

排水管网在线监测系统由前端传感器、数据采集控制单元、数据传输单元，后端数据接收服务、环境监测控制平台及数据处理分析应用功能组成。系统构架图如下：

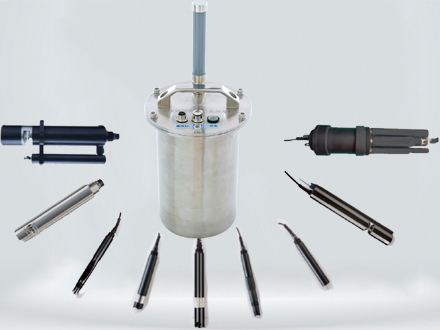

四、系统配置

五、通讯方式

4G/NB-IoT等无线网络通讯技术已经非常成熟，完全可以满足本项目数据通讯的需要，所以信息采集与传输系统的通信网络选择4G/NB-IoT等无线网络通讯的方式进行。

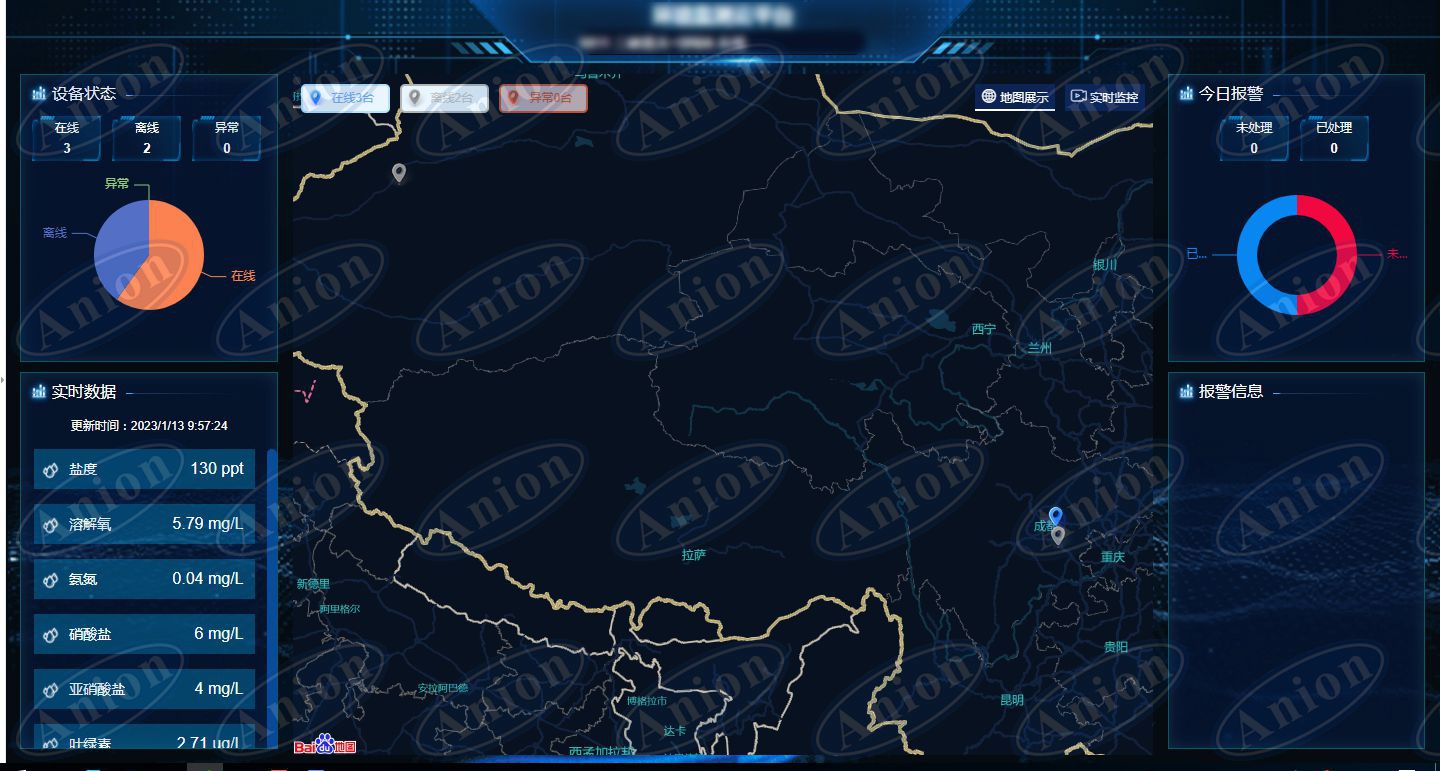

六、云平台功能

权限管理：可根据其权限对监测设备信息进行更改、删除、添加等操作。

实现数据浏览访问、导出下载，以及对监测数据查询。数据查询时长大于3年。

实时数据：平台能够显示监测点的实时数据；

设备地图：各个监测数据和仪器信息通过地图实时；

环境监测云平台可查看通讯卡卡号、仪器与平台的通讯状态、信号强度、仪器电量等功能

历史数据查询：可查询某个监测点的历史数据，通过报表展现，报表可导出为EXCEL文件或直接打印。

数据查询：按条件查询各个设备的各项参数，如设置查询数值范围，日期，报警值等；可统计时、日、月极值平均值。

数据报表：可分析统计展现各监测点通道的数据月报表，支持EXCEL导出；

远程录入：远程数据补录：可从现场终端读取最近1个月的历史数据进行补录处理；

电脑录入：将EXCEL格式数据导入并存储到数据库。

七、案例展示
