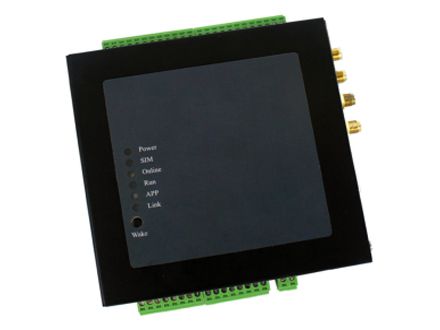

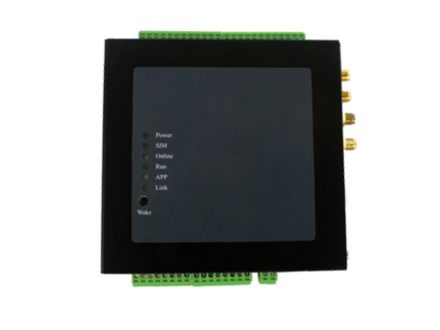

遥测终端机 AN-WDAT-WC06

产品简介

AN-WDAT-WC06是基于无线通信技术研发的工业遥测终端机/数采仪。产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，实现数据采集、存储、显示、控制、报警、远程传输和远程管理等综合功能。

AN-WDAT-WC06支持RS232、RS485、以太网、翻斗式雨量计、模拟量输入、数字量输入（干、湿接点）、数字量输出、继电器输出等多种接口，支持内部Flash和外扩Micro SD卡存储数据，通过5G、4G、NB-IoT、Lora、超短波、蓝牙等方式进行组网通信，产品功能强大、性能稳定，且支持低功耗工作模式，可满足水文、水资源、环保、气象及其它多个行业的应用需求。

该产品已广泛应用于山洪减灾、水文、水资源、水污染、环保监测、气象监测等场合。

优势特点

▶触发采集雨量数据
▶定时采集水位、雨量、水质和其它数据
▶定时上报雨量、水位、流量、水质和其它数据
▶预警触发加报雨量、水位、流量、水质和其它数据
▶本地存储雨量、水位、流量、水质和其它数据
▶远程召测当前雨量、水位、流量、水质和其它数据
▶远程查询本地历史数据
▶本地导出历史数据
▶支持图片抓拍功能
▶支持本地人工置数功能
▶通过5G/4G网络进行数据通讯、短信方式进行数据备份
▶支持NB-IoT、Lora、超短波、蓝牙通讯方式
▶支持GPS/北斗功能（可选）
▶支持PoE(PSE)功能（可选）
▶支持多种水文、水资源和环保规约
▶内置温、湿度传感器，可主动上报设备工作环境参数

技术参数

◆接口描述
采集串口：2路RS232和4路RS485（3.5mm端子）
Debug串口：1个RS232 Debug串口（DB9母头）
网口：1个10/100M以太网口（RJ45接口）
天线接口：标准SMA阴头天线接口，特性阻抗50 欧
SIM/UIM卡接口：标准的抽屉式用户卡接口
Micro SD卡：标准自弹式Micro SD卡接口
电源接口：1路端子电源接口（3.81mm端子）
唤醒按钮：通用轻触式开关
接地端子：M3螺丝接地保护端子
指示灯：Power、Online、SIM、Run、APP、LINK等工作状态指示灯
雨量计接口：1个翻斗式雨量计接口
ADC接口：4路模拟量输入接口，支持4-20mA或0-5V
DI接口：4路数字量输入接口
DO接口：1路数字量输出接口（光隔离，OC门输出）
继电器：2路继电器输出接口
电源输出：4路受控输出电源（单路额定输出电流1A，4路额定输出电流总和2A，内置过流保护）

◆电气参数
供电范围：DC 9~35V，推荐12VDC
通信电流：<100mA (@12VDC)
采集电流：<10mA (@12VDC)
静态值守电流：<1.5mA (@12VDC)

◆环境参数
工作温度：-35~+75ºC（-31~+167℉）
储存温度：-40~+85ºC（-40~+185℉）
相对湿度：95%(无凝结)

◆机械参数
外形尺寸：116.2x114.2x33.1mm（不含配件）
重量：约460g（主机）

◆支持频段
5G NR SA/NSA:n1/2/3/5/7/8/12/20/28/41/ 66/71/77/78/79
TDD-LTE:B38/39/40/41和B61/62（专网）
FDD-LTE:B1/2/3/4/5/7/8/13/17/20/25/28
WCDMA:850/900/1900/2100MHz
TD-SCDMA:1880-1920/2010-2025MHz(A/F)
CDMA2000 1x/ EVDO Rev. A:800/1900MHz
GSM/GPRS/EDGE:850/900/1800/1900MHz
CDMA:800/1900MHz

产品尺寸
