立杆式积水监测仪（电子水尺）

一、产品简介

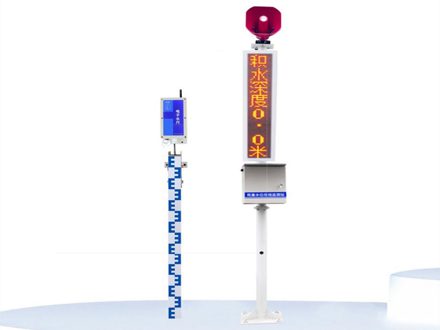

立杆式积水监测仪 （电子水尺）是一款用于城市积水点、易涝点等场景的水位监测设备，传感器测量体利用机械方法定位感应装置感应水位变化，经数字编码处理，实现数字化分度、数字化采样、数字化传输，是新型的全数字化电子水位尺。设备搭配现场LED显示屏，可以24时监测播报水点、易涝点水位情况，当水位数据超过阈值后触发告警上传，设备上传水位数据和设备参数等数据到远程监测系统平台，监测系统平台对数据进行解析并判断警情。

二、工作原理

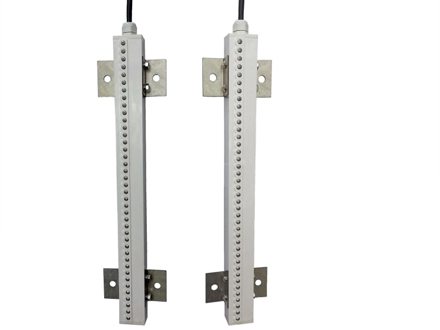

感应式电子水尺是通过等间距排列的一串电极来采集水深信息，采集电路的电极在不同电导率中呈现不同的电位，根据电位状况来判断电极是否没入水中。然后根据没入水中电极的多少来判断水深。

三、产品特点

1、采用微处理器芯片，内置通讯电路、防雷装置；
2、采用先进的生产工艺技术，不锈钢防护外壳，具备高可靠性及抗干扰性能；
3、内部用高性能的密封材料进行特殊处理，具有防腐、防冻、耐热、耐老化的特点；
4、 不受泥桨、污液等污染物及沉淀物的影响；
5、不受大气温度、压力、湿度、含沙量、冰冻等外界因素的影响；
6、 该类传感器既可以单支使用，也可以多支阶梯级联使用。
7、对水位波浪做了数字滤波处理，确保水位的真实值。

四、技术参数

规格：40cm/60cm/80cm/100cm/120cm/160cm（可根据要求定制）
精度：1cm（全量程等精度测量）竖直安装
供电电压：DC9-36V（不分极性）
输出信号：RS485(Modbus-RTU)
采样频率：1秒
静态电流：≤17mA（100cm 传感器/DC12V供电）
功耗：≤ 200mW（100cm传感器/DC12V供电）
工作温度：0℃～60℃
防护等级：IP68
安装方式：竖直安装、倾斜安装（可设置安装角度）
线缆长度：标配3米（可加长）
外壳材质：不锈钢
出线口防水接头：PG9

五、安装案例图
