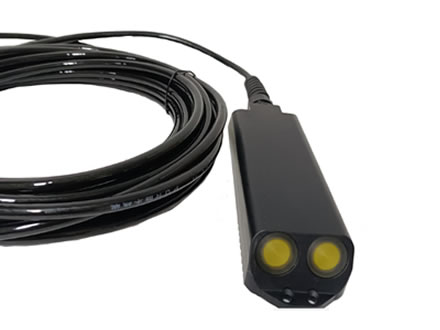

多普勒流量计

一、产品简介

多普勒流量计是由低功耗数据采集传输终端和多普勒流量计组成，主要功能为多普勒流量计测量排水管网内水流速、水位、水温、流量数据，低功耗数据采集传输终端具有数据采集、无线传输、自供电的功能，将测量数据通过无线方式传输至管理平台。

多普勒流量计支持排水管网或明渠等场合的满管、非满管流量在线长期稳定监测，具有软硬件一体、自供电、多种通讯方式等功能。仪器具备IP68防护、防爆等认证。

二、工作原理

多普勒流量计原理：当超声波声源和观察者做相对运动时，观察者接收到的频率与超声波声源频率不同。因此，相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变，且随水中悬浮运动速度的增加而增加，由此测出多普勒频移，换算得到多普勒流量计所处水的流速。再乘以渠道的截面积，得到流量信息。

因为声音在水中传播速度与水温密切相关，所以多普勒原理进行流速测量需获得水中声音传播的速度。因此设备内置了温度传感器用于温度测量，进而修正声速。液位深度测量采用扩散硅压力传感器，测量流速传感器所处位置距离液面的距离。

三、优势特点

• 一体化：采集、无线传输、自供电一体化设计
• 独特结构：合理的结构设计，有效保护关键测量和传输部位，方便现场安装调试
• 易安装：配套固定底座，无需专业人员和工具即可轻松安装
• 远程配置：支持远程配置信息和软件升级
• 高防护：具有耐腐蚀、IP68防水和防爆性能

四、技术参数

测量种类：流速、液位、温度、瞬时流量，累计流量

测量方式：连续在线式

测量原理：流速：声学多普勒法，液位：静压法，流量：速度面积法

流速：量程：0.01m/s～5.00m/s，测量误差：±0.05m/s，分辨率：0.001m/s

水位：量程：0～6m，测量误差：±0.05m，分辨率：0.001m

发射频率：2MHz

瞬时流量范围：0.01m³/s～9999m³/s

累计流量范围：0.1m³～999999999m³

平均电流（DC12V）：工作模式平均电流≤40mA，休眠模式平均电流≤5mA

工作水深：0m～10m

流速测量最低水位：0.03m

数据更新周期：6s～60s（可调）

输出信号：Modbus RS485

防护等级：IP68

静电放电抗扰度：3级

浪涌（冲击）抗扰度：4级

外壳材质：ABS高分子结构材料

线缆长度：标配10m导气耐腐蚀线缆

贮存温度：-40℃-80℃

工作温度：－20℃～60℃；

采集终端：

供电：内置3.6V/114Ah防爆锂电池

处理器：采用内核32位低功耗单片机

存储：内置存储芯片，数据保存时间＞10年

应用接口：可选1路RS485接口

通信方式：4G无线传输模块

外接传感器：可外接流量计、水位计、水质传感器等等自由搭配

指示灯：1个运行状态LED指示灯

通讯协议：支持AN-UNION协议、MODBUS-RTU协议、SL 651-2014规约、HJ 212-2017等

功耗：待机电流：＜0.3mA,通讯上传平均电流：＜5mA，不包含外接传感器消耗的电流

工作模式：（1）连续工作模式：设备一直上电连续工作，数据上传周期（1～65535分钟）可设置。（2）低功耗工作模式：设备间歇式工作，数据上传周期（5～65535分钟）可设置

远程管理功能：支持远程参数配置、远程程序升级

外壳防护等级：IP68

耐腐蚀等级：10级

防爆等级：Ex ia IIC T6 Ga

安装方式：壁挂

五、三方报告

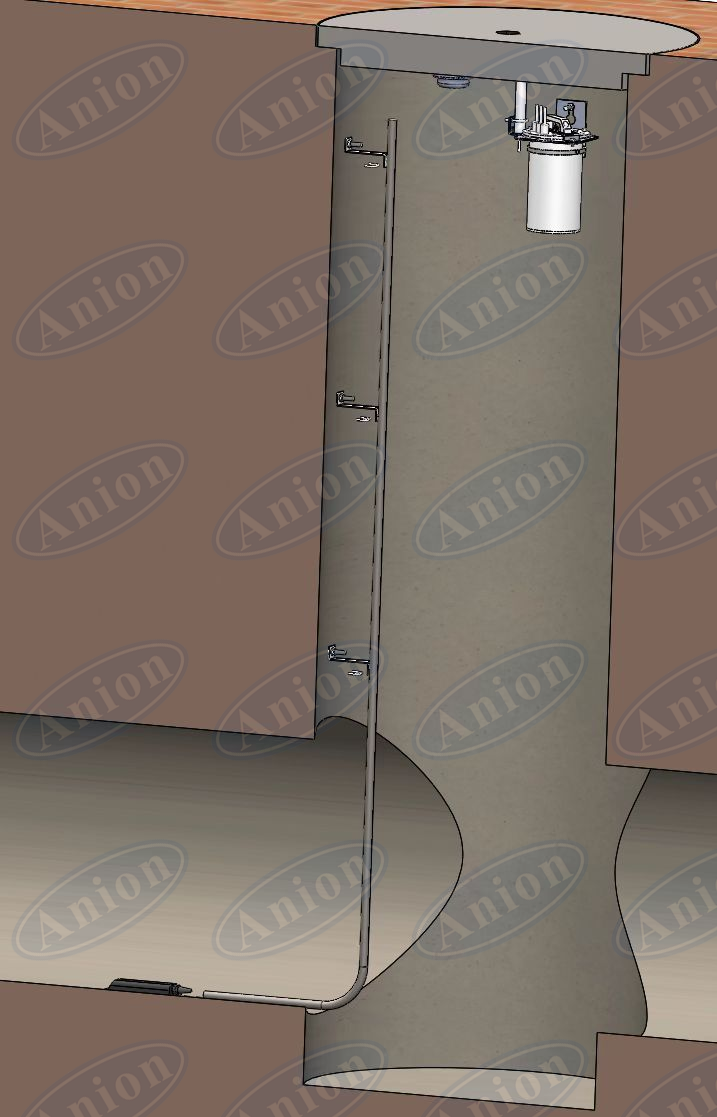

六、安装案例
