超声波明渠流量计

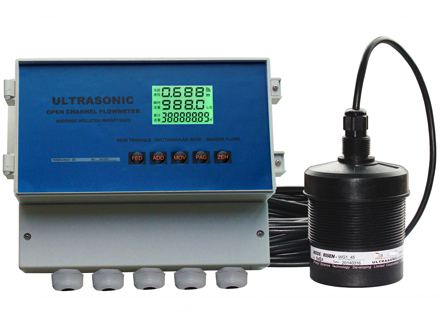

AN-WGM系列分体式数据存查型超声波明渠流量计是与量水堰槽配用，主要用来测量具有自由流条件的渠道内的水流量。仪表工作时，传感器不与被测流体接触，利用超声波对流过明渠的流体液位进行测量，进而根据已知的液位——流量关系求出流量值。适用于明渠测量场景，特别是污水处理厂测流量，灌渠测量等。

■主要功能特点：

• 具有宽范围的温度补偿和独创的ERD干扰智能识别系统
• 独创的“液流修正系统”使流量系数根据槽堰尺寸和液位自动运算并进行适时补偿。
• 独创的“计量槽阻塞识别告警系统”可侦测液体渣质阻塞计量槽喉部而导致误计量。
• 6组流量工况数据全部送485串口输出，PC直接接收,十进制显示，方便用户阅录和存档。
• 无论是三角堰、全宽堰、矩形堰还是巴氏槽，其流量系数的精确度是流量计测定自由流量的成败关键，本机采用独创的动态多项式算法，依据当前液流状态K系参数，适时确定C参数及△Q和Qs，使之从小流量到中、大流量工况中，所记录的瞬时流量都能保证在一个动态精准带上运行。
• 停电时刻的时间（年/月/日/时/分/秒）流量数据，采用铁电双备份存储10年不掉。
• 精准的年/月/日/时/分/秒全日历时钟设置，显示和配合时间轴的备忘与档案资讯记录。
• 采用智能测高、数码标定,使用户安装标定简单快捷
• 采用超声波非接触测量，无运动部件、流道内无元件，传感器无阻塞故障隐患。
• 分体式多功能型，流量数据可存储、可任意查询、可一键下载，常用于精确流量计量，排污计费，如大型排污企业，污水处理厂，自来水厂，供水公司。

■主要技术指标：（以下参数以外型号可定制）

数据存储：1年（默认，可定制存储量3年、5年）

适用堰槽：直角三角堰、矩形堰、巴歇尔槽（10个规格）。

液位量程：2m；可定制

液位精度：±0.25%F.S （at 25℃，静态液面）

探头盲区：≤300mm（默认，根据选配传感器不同)

流量量程：根据适用堰槽标准确定

流量精度：1~5%F·S（根据适用槽堰不同）

输出信号：4~20mA对应瞬时流量，RS485，定制

显示方式：LCD显示当前液位、瞬时流量、累计流量

工作温度：-10~50℃（默认，可定制更）

工作电源：AC220V/50Hz；可选：DC24V/300mA

出线方式：仪表标准端子，传感器引线标配20m

安装方式：仪表壁挂安装；传感器螺母夹紧式，或螺孔旋进式安装

防护级别：IP66，传感器可定制IP67、IP68

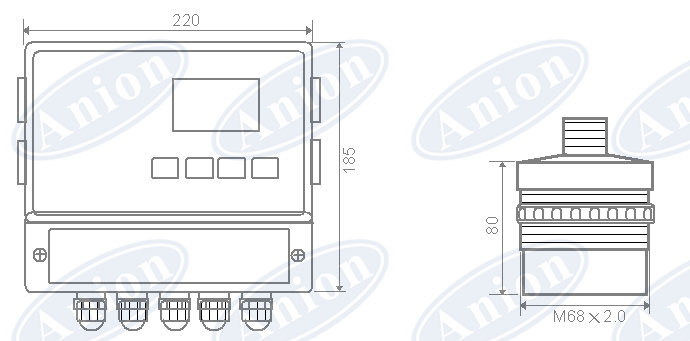

■外型尺寸如图示（单位：mm）

■操作键盘：

【PAG】：工作状态下按此键进入设置菜单；在设定状态下按此键翻阅；参数设置完毕长按此键可退出设置状态进入正常工作状态。

【MOV】：在设定状态下按此键进行参数修改/移位；参数置入完毕后按此键至每位数字全闪烁，即保存置入参数，此时才可按【PAG】键进入下一项目

【ADD】：设定状态下，将闪烁位数字加"1"并确定小数点，当需要负号操作时，按此键可调出或去掉负号。

【FED】【ZEH】： 流量数据查询时有效。

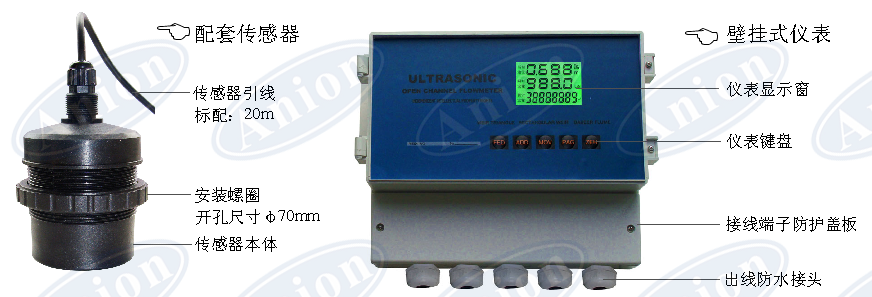

■仪器组成：

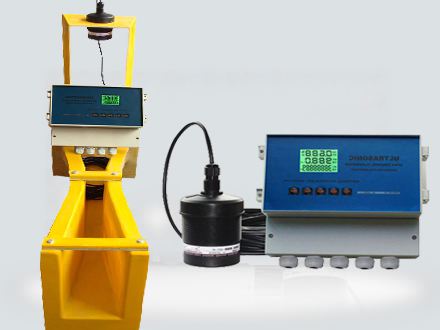

■配套巴歇尔槽效果示例：右图

■显示界面：

■特色功能：

①数据存储1年，可定制数据存储3年、5年！

②具有单天查询、区间查询功能！

③可显示掉电时的累计值！

④具有一键恢复操作功能！

⑤具有数据一键下载功能！

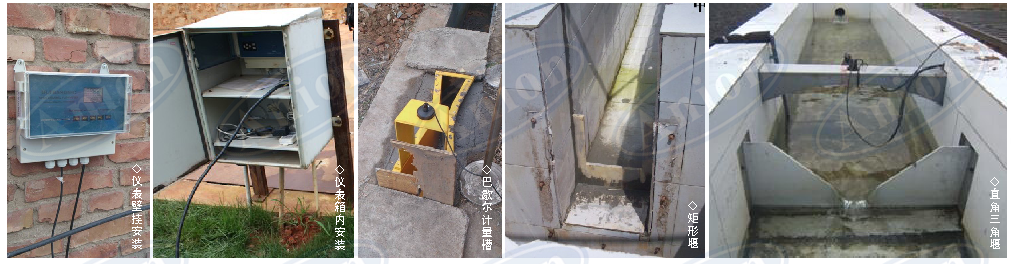

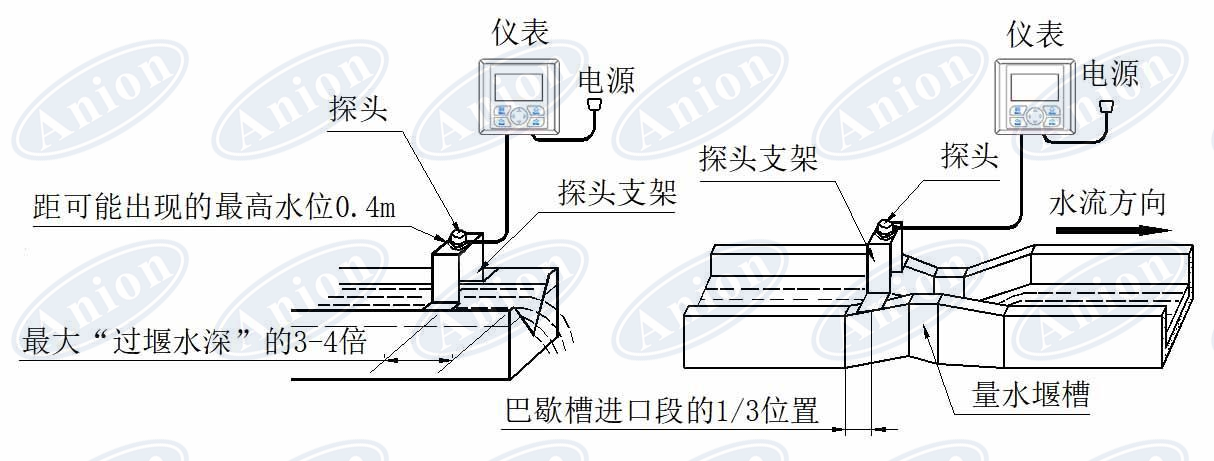

■安装示例：
