雷达+压力一体水位计管网水位监测终端

发布时间：2023-12-28人气：0

1 产品介绍

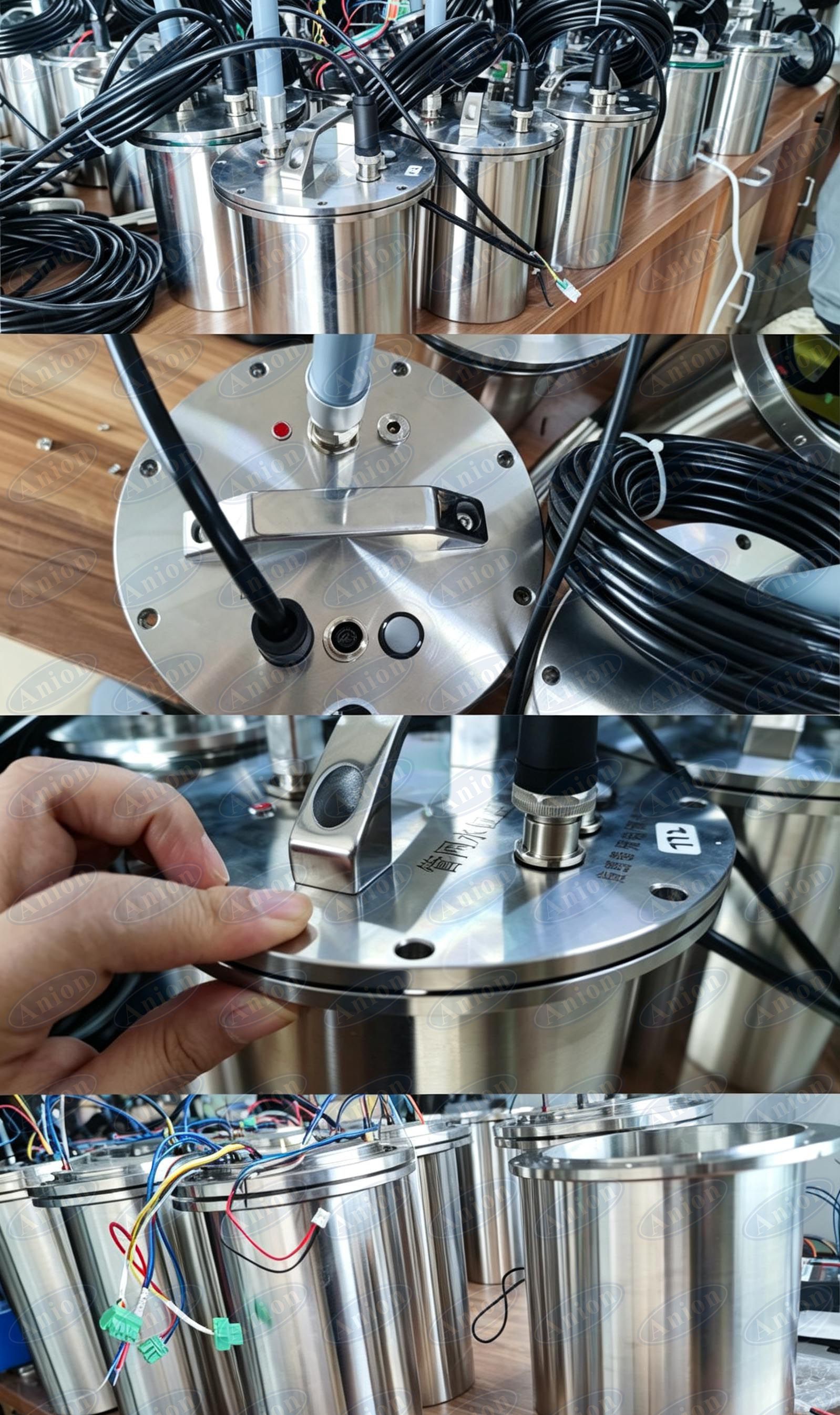

AN-WLG系列一体式管网液位计采用了雷达与压力一体式的设计，可同时选用雷达、压力或选用其中一种水位传感器，雷达测量采用目前最先进的测距模式——FMCW调频连续波模式，能够替代激光测距雷达，工业超声波测距雷达等产品，并同时支持选配投入式压力传感器，可通过压力和雷达双传感器测量模式测量管网水位，通过算法分析，确保水位计测量的准确性。产品集成供电+液位测量+无线数据传输于一体的高性能液位监控，产品体积小巧，结构紧凑，适用于管网、户外等多种测距应用场景。

2 功能特点

1、非接触式安装设计，体积小巧，结构紧凑。

2、自带电池、无须考虑供电事宜，安装方便。

3、精度高，功耗低，抗干扰能力强。

4、适用于场景多，湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

3 技术参数

参数分类	功能说明
供电	57ah可充电锂亚电池
雷达传感器(用户根据需求配置)	内置120G雷达传感器模组，参数如下：发射频率：120GHz 输出功率（EIRP）：13~20dBm 波束宽度（-3dB）：水平方向3°，垂直方向3° 测距范围：0.2~40m 测量精度：±10mm 分辨率：1mm 响应时间：3s
压力液位变送器(用户根据需求配置)	测距范围：0.1-10m 测量精度：0.5%F.S 分辨率：1mm
存储	1、内置64M数据存储芯片，可存储10万条数据，存储时间≥10年 2、内置1块铁电存储芯片，用于存储配置数据，擦写次数≥100亿次。
无线通讯	支持NB/4G无线传输，默认NB传输，可选配4G
状态采集	内置电流采集芯片，可采集设备实时电流
本地升级	支持本地RS485升级程序
工作模式	支持连续工作模式和低功耗工作模式： 1、连续工作模式：该模式下设备连续不间断采样和上传，传感器数据定时采集，采集周期可设置；数据定时上报，上报周期可设置。 2、低功耗工作模式：该模式下，CPU控制传感器定时上电，采集数据，上电周期和上电时间可设置；设备定时上报，上报周期可设置，上报方式支持实时上报和统一上报，实时上报模式是指设备采集到数据后即刻上报，统一上报是指设备采集多次后，数据统一上报。相应的参数均可配置。
续航时间	在10分钟采集一次/1小时传输一次模式下，工作时间≥12个月
通讯接口	标配1路NB-iot或4G无线传输接口、1路RS485接口。
通讯协议	数据上传出厂默认支持《重庆安耐恩环境技术有限公司AN-UNION协议》。可选配《SL651-2014 水文监测数据通讯规约》或《HJ 212-2017 污染物在线监控(监测)系统数据传输标准》
远程配置	平台下发配置指令/参数，终端连接平台后自动修改配置信息
天线类型	防水玻璃钢高增益天线
外壳材质	304不锈钢
防护等级	IP68
工作温度	﹣30~85℃
存储温度	﹣40~85℃
