水文水资源遥测终端机 AN-HWTT100

发布时间:2023-06-20人气:288

一、产品简介

AN-HWTT100型水文水资源遥测终端机是由安耐恩自主研发和生产在水文水利行业数据采集和传输的产品,是为满足水利行业水文测控对多通信通道、大容量实时数据存储的要求而设计的新型测控终端设备。它采用业界领先的超低功耗 MCU,可以外接包括雨量计、水位计、流速计、流量计等多种类型的仪表和传感器。并可通过GPRS、CDMA、4G 等网络将数据发送至中心机房的服务器中。

二、遵循标准

SL 651-2014 《水文监测数据通信规约》

SL 180-2015 《水文自动测报系统设备 遥测终端机》

SL 61-2015 《水文自动测报系统技术规范》

SZY206-2016 《水资源监测数据传输规约》

SZY203-2016 《水资源监测设备技术要求》

SZY205-2016 《水资源监测设备质量检验》

三、符合规约

SL 651-2014 《水文监测数据传输规约》

SZY206-2016 《水资源监测数据传输规约》

四、产品功能

▶支持RS232接口图像采集;

▶指定时间和频次采集水位、水温、水量(流量)上传水利信息数据库;

▶宽电源输入 9~24V 内置反相保护和过压保护;

▶有16M大容量FLASH存储,水位雨量数据可以存储10年以上;

▶支持将历史数据以文本文件的形式导入到移动存储设备;

▶触发采集雨量、水位、水量等数据;

▶预警触发加报雨量、水位、水量等数据;

▶本地存储采集数据;

▶远程遥测当前雨量、水位、水量等数据;

▶远程查询本地历史数据;

▶电池电压上报功能;

▶GPRS/CDMA/3G/4G/北斗数据通讯;

▶可设置自动上报式、查询-应答式、兼容工作模式;

▶具备补发数据功能;可定时自动唤醒,以完成定时测报、响应中心站提取固态存储数据和修改参数等指令;

▶测站数据可用便携机本地读取,也可通过主信道远程提取;

▶本地配置方式: wifi 配置;

▶支持远程管理功能,可以实现远程参数配置;

▶前置机软件自动收集水文监测终端机数据, 自动向上级上报数据;

▶软/硬件看门狗,保证系统运行稳定可靠;

▶设备具有丰富的接口, 支持多种传感器接入。如气泡式、超声波、电磁式等各种流量传感器;

▶具备远程程序更新功能;

▶内部集成水利常用流量计算模型:矩形堰、梯形堰、 巴谢尔槽、闸门测流等。

五、技术参数

传感器接口

脉冲量输入(PI)

1脉冲量输入,断通式计数

图像采集

1路(1路232)

模拟量输入(AI)

1路0~20V电压采集(采集电池电压)

电源

供电电源

9~24VDC@1.5A



电池电压监测

功耗(不含4G模块)

工作电流:≤100mA



值守电流:≤2mA

可控电源输出

1路12V传感器电源可控(V1)

软硬件平台

CPU

工业级、超低功耗 MCU

操作系统

专用于水文和水文的嵌入式系统

无线参数(WiFi)

标准

802.11 b/g/n

频率范围

2.4GHz~2.5GHz (2400M-2483.5M)

无线网络模式

station/softAP/SoftAP+station

工作温度

-40~85℃

数据接口

UART/HSPI/I2C/I2S/Ir Remote Contorl

通讯接口

1路RS232(1 路通讯)

波特率:4800、7200、9600、19200、38400、57600、115200



奇偶校验:None/Odd/Even



数据位:8Bit



停止位:1Bit

2路RS485

波特率:4800、7200、9600、19200、38400、57600、115200



奇偶校验:None/Odd/Even



数据位:8Bit



停止位:1Bit

存储

固态存储

16MB 的 FLASH 存储空间

铁电存储

8KB 的内部参数存储空间

实时时钟

RTC 时钟

内置高精度实时时钟,时间误差小于1/天,外置纽扣电池

纽扣电池

工作3~5年

其他接口

天线

标准 SMA 阴头天下馈线,阻抗50Ω,外接GSM天线

工作环境

防雷、EMC

符合 GB/T17626 标准

工作温度

-20~+55℃

存储温度

-40~+70℃

湿度

≤95%(+40℃时)

外形尺寸

外形尺寸

180×155×58(mm)

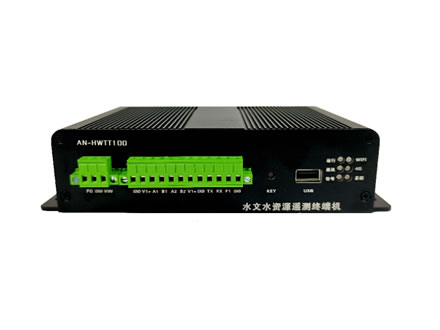

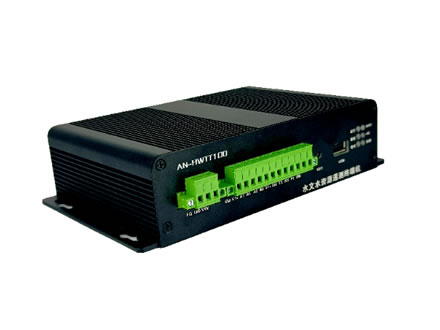

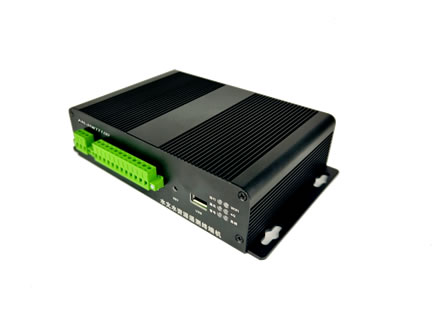

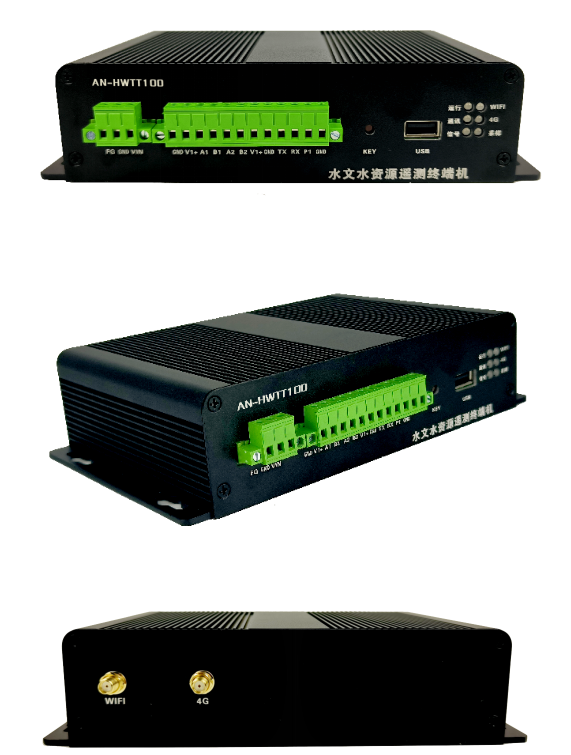

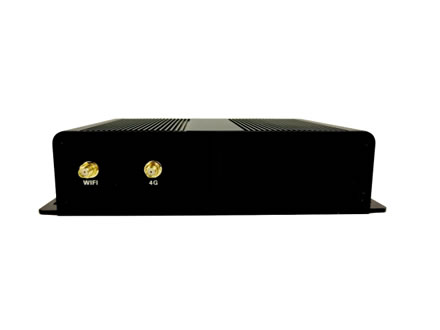

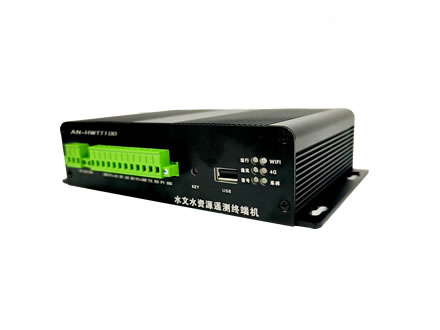

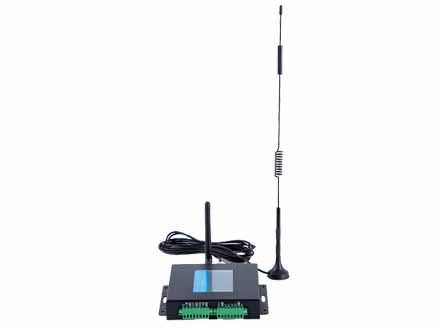

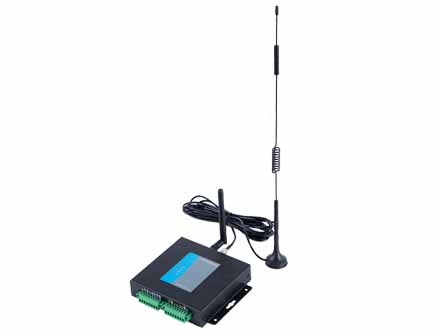

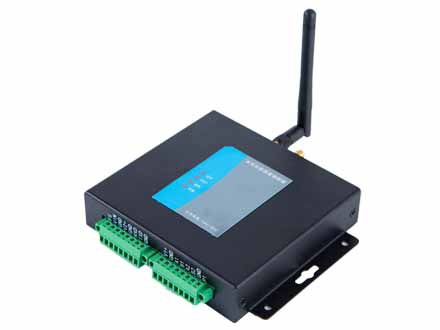

六、产品展示
